Siemens SIMATIC S7-1200: PLC compatti e modulari
I controllori Siemens SIMATIC S7-1200 combinano CPU compatte, I/O integrati e un’architettura modulare per il controllo di macchine e processi industriali. La gamma consente di dimensionare il sistema in base al numero di segnali, alle prestazioni, alle funzioni tecnologiche e alle esigenze di comunicazione dell’impianto.
S&T Automation ti supporta nella scelta della CPU e dei moduli di espansione, verificando requisiti applicativi e compatibilità hardware, anche in caso di aggiornamento alla nuova generazione SIMATIC S7-1200 G2.
CPU SIMATIC S7-1200 per diverse esigenze di automazione
Le CPU SIMATIC S7-1200 differiscono per capacità di elaborazione, memoria, I/O integrati e possibilità di espansione, adattandosi a macchine e impianti di diversa complessità.
La scelta dipende non solo dal numero di segnali, ma anche dal programma, dai tempi di ciclo, dalla comunicazione richiesta e dalle future espansioni dell’impianto.

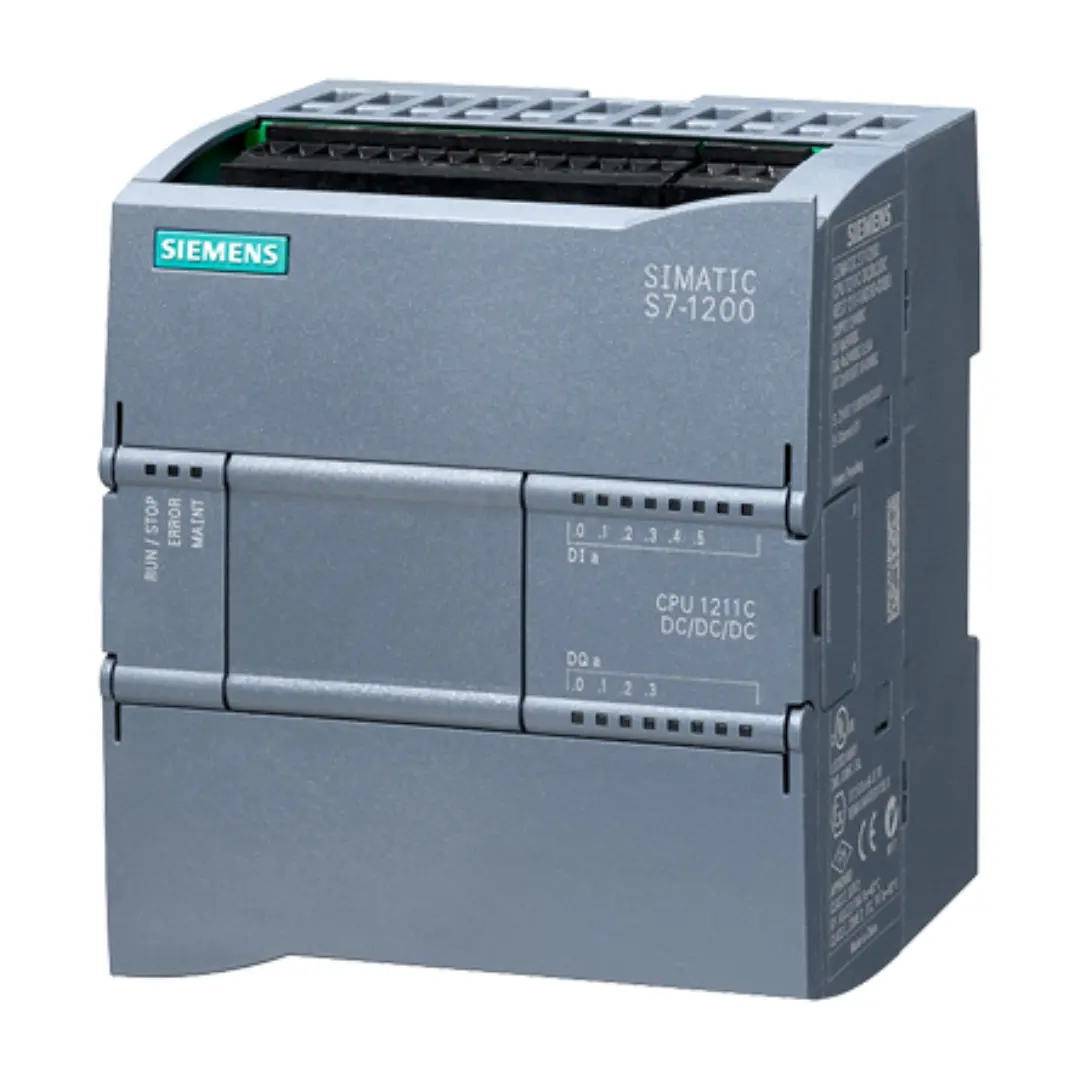

La CPU più compatta della gamma, con 6 ingressi digitali, 4 uscite digitali e 2 ingressi analogici integrati. Adatta a macchine autonome e semplici funzioni di controllo con esigenze di espansione limitate.

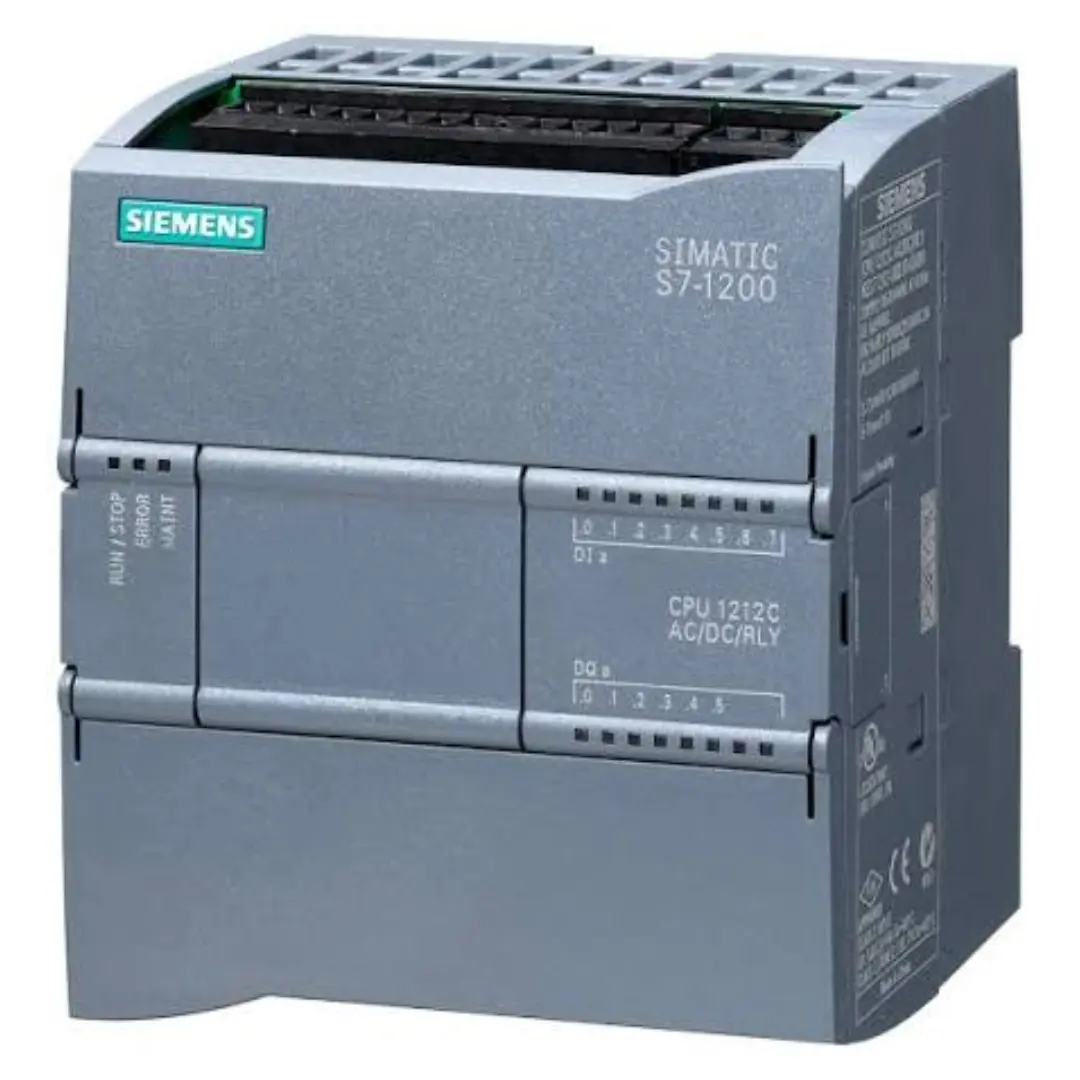

Controller compatto con 8 ingressi digitali, 6 uscite digitali e 2 ingressi analogici integrati. Supporta fino a 2 moduli di segnale ed è indicato per piccoli impianti che richiedono maggiore flessibilità.

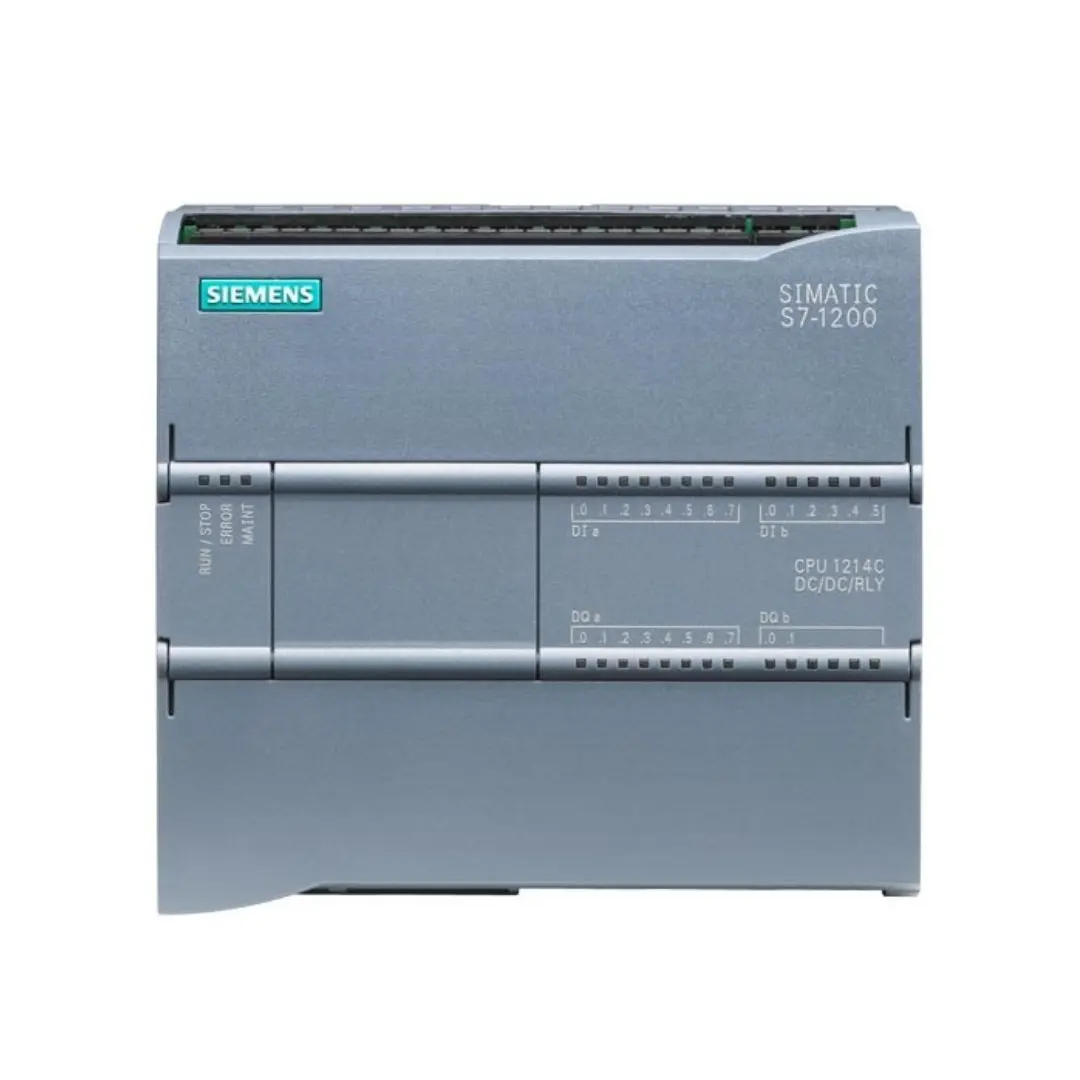

Combina 14 ingressi digitali, 10 uscite digitali e 2 ingressi analogici con la possibilità di collegare fino a 8 moduli di segnale. Adatta a macchine e sistemi di automazione di media complessità.

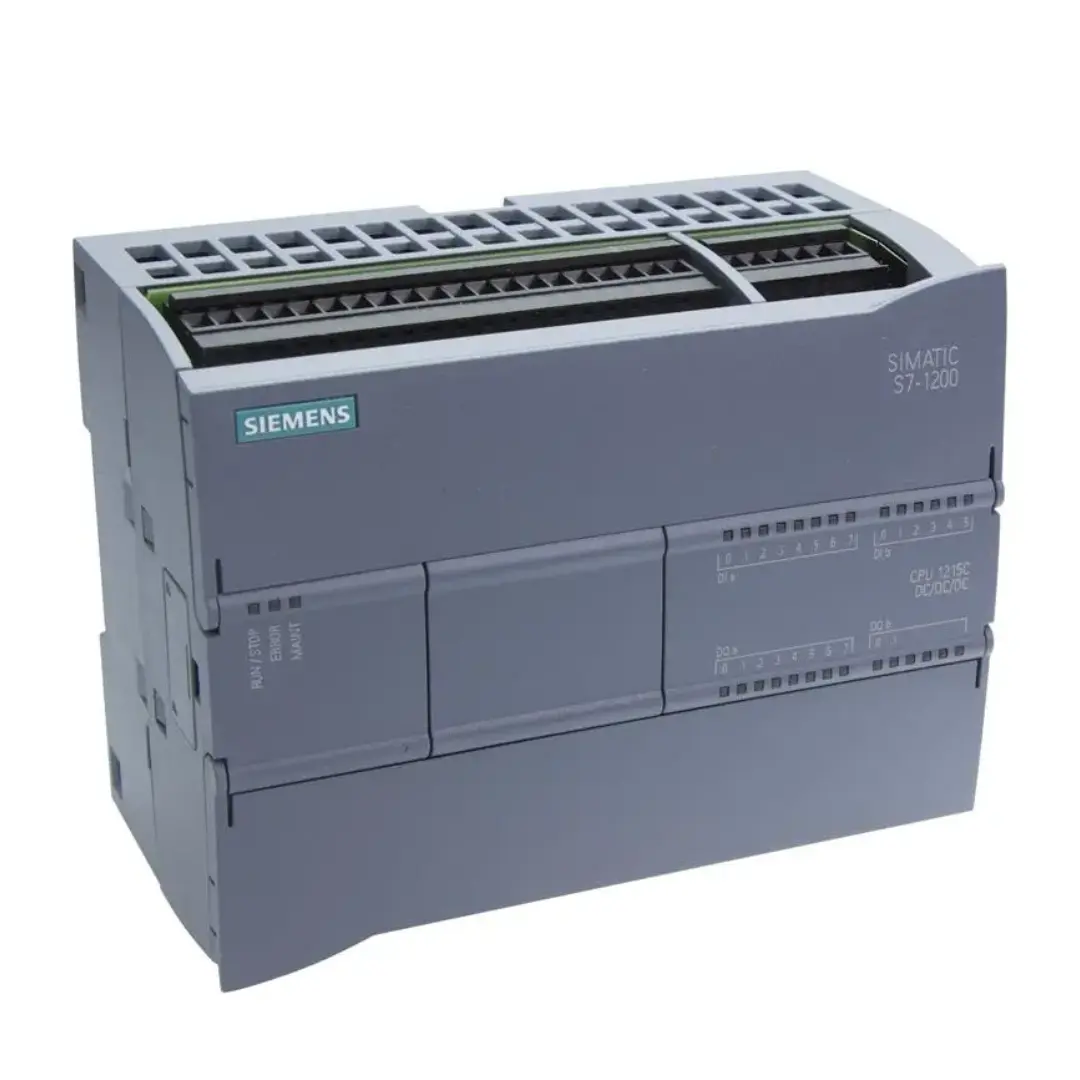

Dispone di 14 ingressi digitali, 10 uscite digitali, 2 ingressi e 2 uscite analogiche, oltre a 2 porte PROFINET. Indicata per applicazioni con maggiori esigenze di comunicazione e regolazione analogica.

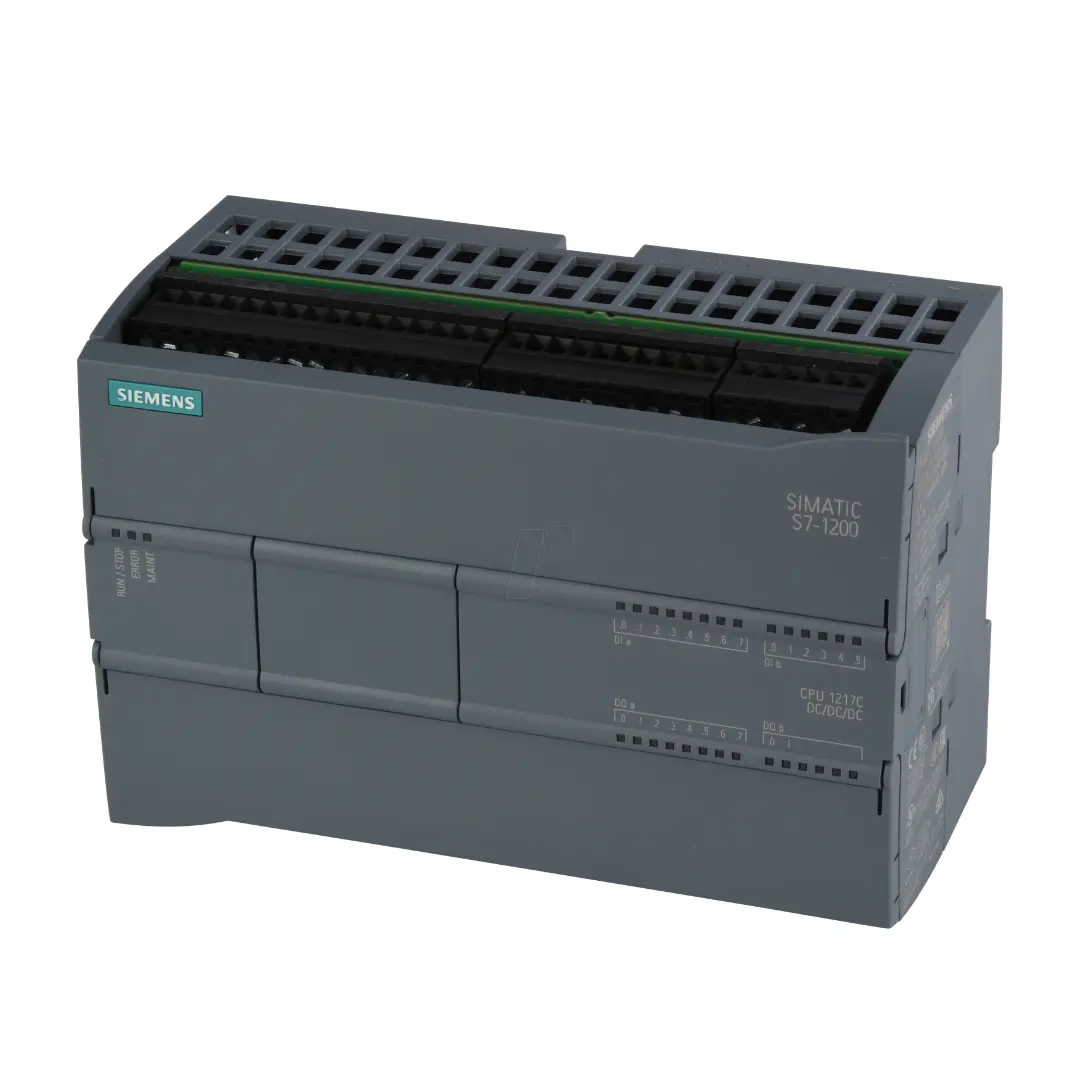

La CPU più performante della gamma classica, dotata di ingressi e uscite differenziali ad alta velocità e 2 porte PROFINET. Progettata per applicazioni avanzate di motion control, conteggio e processi rapidi.

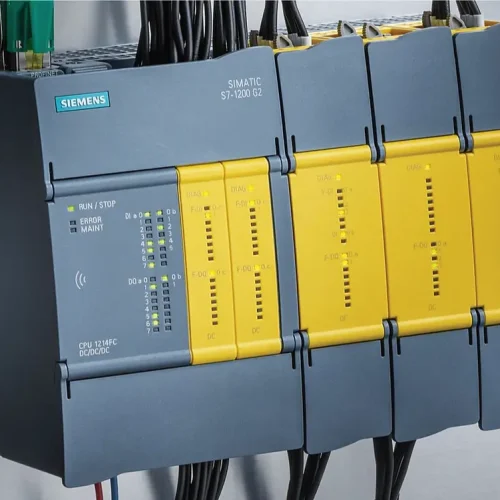

SIMATIC S7-1200 G2: la nuova generazione di PLC compatti
SIMATIC S7-1200 G2 è progettato per applicazioni che richiedono maggiore potenza di elaborazione, comunicazione più veloce e funzioni tecnologiche evolute. Rispetto alla generazione precedente offre più memoria e prestazioni superiori, mantenendo un’architettura compatta e l’integrazione nel TIA Portal.
- Prestazioni e rete: 2 porte PROFINET su tutte le CPU e collegamento fino a 31 dispositivi.
- Motion control evoluto: gestione di assi coordinati e semplici cinematismi.
- Safety scalabile: CPU fail-safe e componenti dedicati alla sicurezza della macchina.
- Diagnostica immediata: accesso tramite NFC, web server integrato e Web API.
S7-1200 G2 non è hardware-compatibile con i moduli della precedente generazione. I programmi esistenti possono generalmente essere migrati con modifiche limitate, ma la configurazione hardware deve essere verificata e riprogettata prima della sostituzione.
Come dimensionare un sistema SIMATIC S7-1200
Il dimensionamento parte dall’architettura della macchina, non soltanto dal modello di CPU. La configurazione deve garantire risorse sufficienti per il programma, i segnali e la comunicazione, mantenendo un adeguato margine di espansione.
- I/O e alimentazione: numero e tipologia di segnali, ingressi analogici e scelta tra uscite a transistor o relè.
- Prestazioni della CPU: memoria, tempo di ciclo, regolazione PID, conteggio veloce e assi motion control.
- Espansione: Signal Board, moduli di segnale e moduli di comunicazione necessari.
- Rete industriale: dispositivi PROFINET, pannelli HMI, azionamenti e protocolli aggiuntivi.
- Sicurezza e compatibilità: CPU standard o fail-safe e verifica dell’hardware in caso di passaggio a S7-1200 G2.
Una configurazione corretta evita sia il sottodimensionamento sia l’impiego di una CPU e di moduli non necessari, migliorando affidabilità, possibilità di ampliamento e controllo dell’investimento.
Applicazioni industriali dei PLC SIMATIC S7-1200
I PLC Siemens SIMATIC S7-1200 trovano impiego in numerosi settori dell’automazione industriale, dal controllo di macchine e linee produttive alla gestione di azionamenti e impianti tecnici. Grazie agli I/O integrati, alle possibilità di espansione e alle funzioni di comunicazione industriale, possono essere configurati per applicazioni con diversi livelli di complessità.
Controllo della velocità e del posizionamento di motori e assi tramite le funzioni motion integrate. S7-1200 G2 estende queste possibilità alla gestione di assi coordinati e semplici cinematismi.
Gestione di sequenze, sensori, attuatori e cicli operativi di macchine autonome. L’architettura modulare consente di dimensionare I/O e comunicazione senza sovradimensionare il controller.
Controllo di nastri trasportatori, cilindri, encoder e azionamenti nei processi di confezionamento, etichettatura e smistamento. Gli I/O veloci e le funzioni motion supportano sincronizzazione e posizionamento.
Coordinamento delle stazioni di lavoro e gestione di interblocchi, allarmi e logiche di controllo. PROFINET permette di integrare pannelli HMI, azionamenti e sistemi di I/O distribuiti.
Gestione di pompe, ventilatori e valvole in base a livello, pressione, temperatura o portata. I segnali analogici e la regolazione PID consentono un controllo continuo dei parametri di processo.
Perché affidarsi a S&T Automation per SIMATIC S7-1200
Indicare soltanto il modello della CPU non è sufficiente per identificare il componente corretto. Una CPU 1214C, ad esempio, può essere disponibile nelle esecuzioni DC/DC/DC, DC/DC/relè o AC/DC/relè, ciascuna con un diverso codice Siemens. S&T Automation verifica la configurazione esistente e identifica l’hardware necessario prima della fornitura.
- Verifica del codice MLFB: identificazione dell’esatta versione tramite codice prodotto Siemens o fotografia dell’etichetta del componente.
- Distinta completa della stazione: selezione di CPU, Signal Board, moduli SM e CM, scheda di memoria e accessori di collegamento.
- Compatibilità con l’impianto: controllo dei moduli installati, degli I/O, della rete PROFINET e della versione del progetto TIA Portal.
- Sostituzione di codici non disponibili: confronto di alimentazione, uscite, collegamenti e capacità di espansione prima di proporre un’alternativa.
- Migrazione a S7-1200 G2: definizione della nuova configurazione hardware, poiché i moduli della generazione precedente non sono direttamente riutilizzabili.
- Preventivo sulla configurazione reale: informazioni su prezzo, disponibilità e tempi di consegna dell’intera distinta, non soltanto della CPU.
F.A.Q.
Non esiste una CPU adatta a ogni applicazione. La 1211C è indicata per automazioni semplici con espansione limitata; la 1212C supporta fino a 2 moduli di segnale, mentre la 1214C arriva fino a 8. La 1215C aggiunge 2 uscite analogiche e 2 porte PROFINET. La 1217C offre le prestazioni più elevate e I/O differenziali ad alta velocità. La scelta finale dipende da segnali, memoria, comunicazione, motion control e ampliamenti previsti.
Le tre sigle indicano alimentazione della CPU, tensione degli ingressi e tecnologia delle uscite. DC/DC/DC identifica alimentazione in corrente continua, ingressi a 24 V DC e uscite a transistor. DC/DC/relè mantiene alimentazione e ingressi DC, ma utilizza uscite a relè. AC/DC/relè prevede invece alimentazione in corrente alternata. Le uscite a transistor sono rapide e adatte a impulsi e carichi DC; i relè possono comandare carichi AC o DC, ma commutano più lentamente.
Nella generazione classica ogni CPU supporta una Signal Board frontale. La CPU 1211C non accetta moduli di segnale laterali, la 1212C ne supporta fino a 2, mentre 1214C, 1215C e 1217C arrivano fino a 8. È inoltre possibile utilizzare fino a 3 moduli di comunicazione o processori di comunicazione. La compatibilità deve sempre essere verificata tramite codice MLFB, versione hardware e catalogo TIA Portal. I moduli S7-1200 classici non sono compatibili con S7-1200 G2.
Occorre identificare il codice completo della CPU e la versione firmware riportata sull’etichetta o nella diagnostica online. Nel catalogo hardware di TIA Portal deve essere disponibile la stessa CPU con una versione firmware compatibile; in caso contrario può essere necessario installare un Hardware Support Package o utilizzare una versione più recente di TIA Portal. Prima di sostituire o aggiornare la CPU è inoltre necessario verificare configurazione hardware, moduli, oggetti tecnologici, comunicazione PROFINET ed eventuale programma di sicurezza.
S7-1200 G2 offre maggiore capacità di elaborazione e comunicazione, 2 porte PROFINET su tutte le CPU, collegamento fino a 31 dispositivi, motion control evoluto e diagnostica tramite NFC. Non è però hardware-compatibile con la generazione precedente: CPU, Signal Board e moduli di espansione classici non possono essere trasferiti direttamente. Il programma può generalmente essere convertito con modifiche limitate, ma configurazione hardware, indirizzi, cablaggio, comunicazione e oggetti tecnologici devono essere verificati prima della migrazione.
Per una verifica precisa è necessario fornire il codice MLFB completo, normalmente iniziante con 6ES7, e non soltanto il nome della CPU. È utile indicare anche quantità, versione hardware o firmware e allegare una fotografia dell’etichetta. In questo modo è possibile distinguere correttamente alimentazione, tecnologia delle uscite e revisione del componente. Se il codice richiesto non è disponibile, occorre confrontarne le caratteristiche con quelle del possibile ricambio prima di formulare un preventivo.
