PLC Siemens SIMATIC S7-1500 per l’automazione avanzata
SIMATIC S7-1500 è la piattaforma di controllo Siemens progettata per macchine ad alte prestazioni, linee produttive coordinate e impianti complessi, nei quali velocità di elaborazione, precisione e continuità operativa sono requisiti decisivi.
La gamma comprende CPU Standard, Compact, Technology e Fail-safe, oltre a soluzioni ridondanti, con funzioni integrate di Motion Control, diagnostica e comunicazione industriale. S&T Automation ti supporta nella scelta della CPU, dei moduli e delle interfacce più adatti all’architettura del tuo impianto.
Gamma dei controller SIMATIC S7-1500
Non esiste una CPU S7-1500 universalmente migliore: la scelta dipende dalla combinazione tra prestazioni, funzioni tecnologiche, sicurezza e disponibilità dell’impianto. La gamma è organizzata in classi progettate per esigenze differenti; solo dopo aver definito l’architettura è possibile selezionare correttamente potenza di elaborazione, memoria e interfacce.

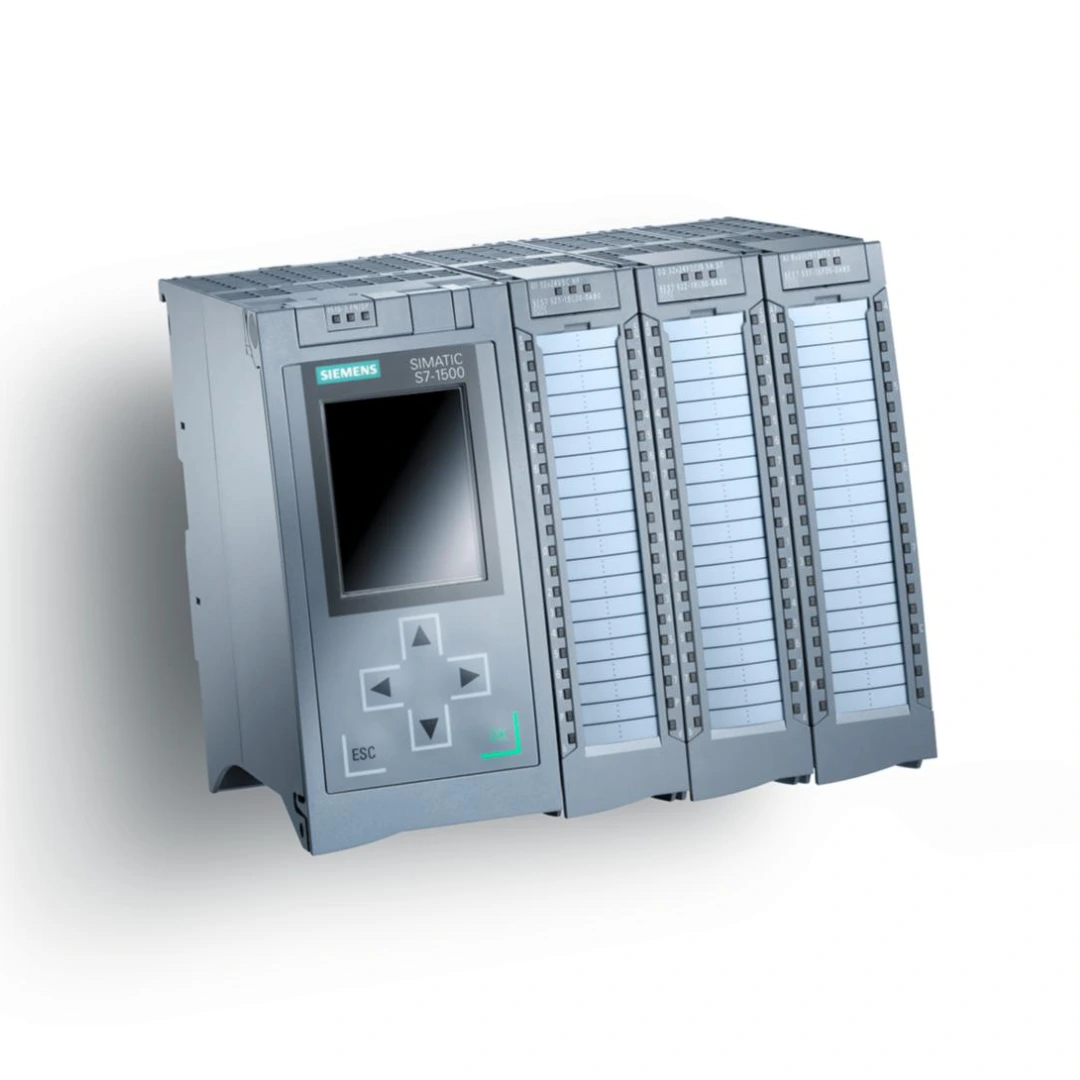

Le CPU Standard, nelle principali classi da 1511 a 1518, coprono dal controllo di una singola macchina alla gestione di linee con programmi complessi e un elevato carico di comunicazione. Salendo di classe aumentano memoria, velocità di elaborazione e risorse disponibili. La scelta deve considerare soprattutto tempo di ciclo, dimensione del programma e numero di dispositivi collegati.

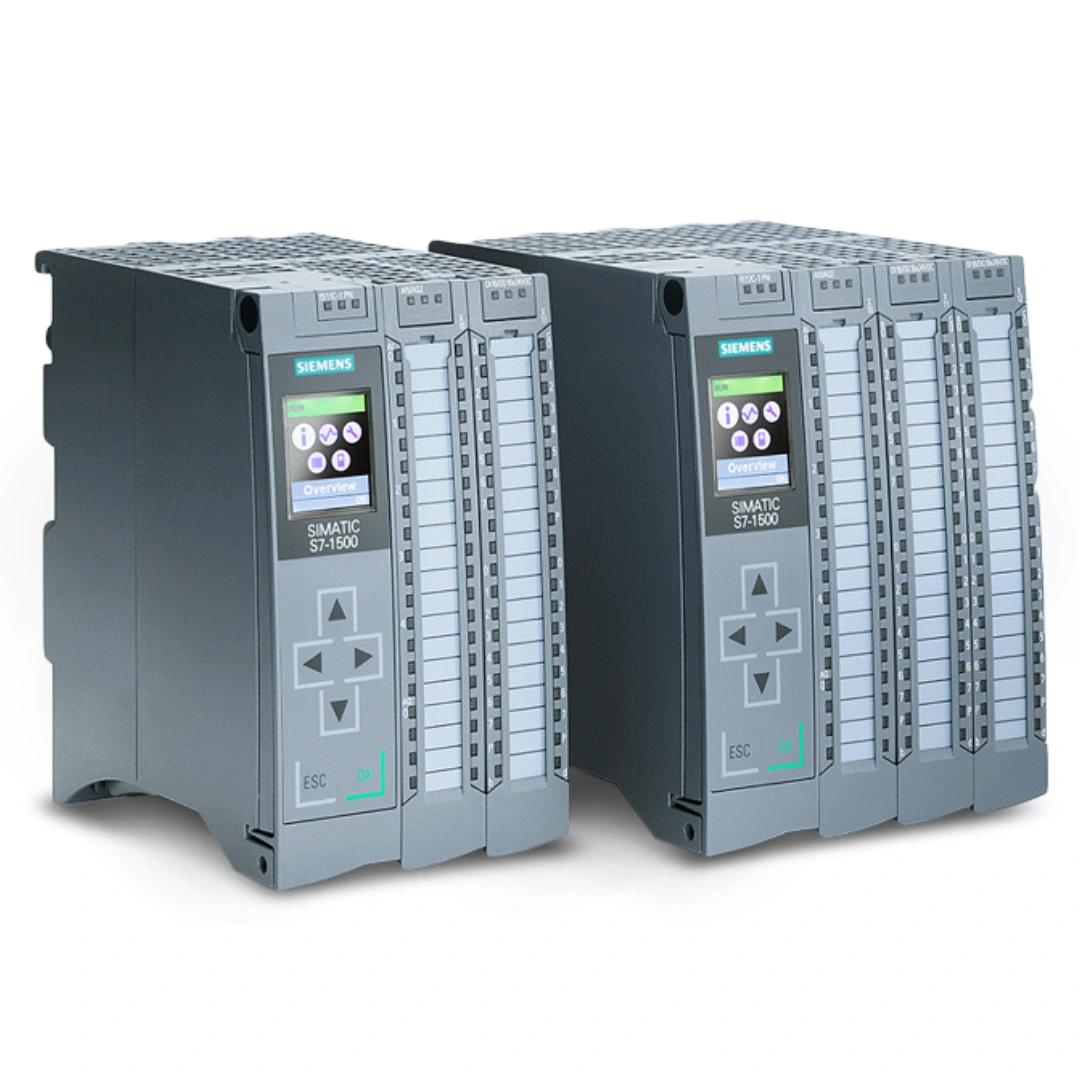

Le CPU 1511C-1 PN e 1512C-1 PN integrano ingressi e uscite digitali e analogici direttamente nel controllore. Consentono di ridurre moduli, cablaggio e spazio nel quadro quando i segnali sono concentrati vicino alla CPU. Sono indicate quando gli I/O integrati corrispondono realmente alla macchina; per espansioni importanti, una configurazione modulare offre maggiore flessibilità.

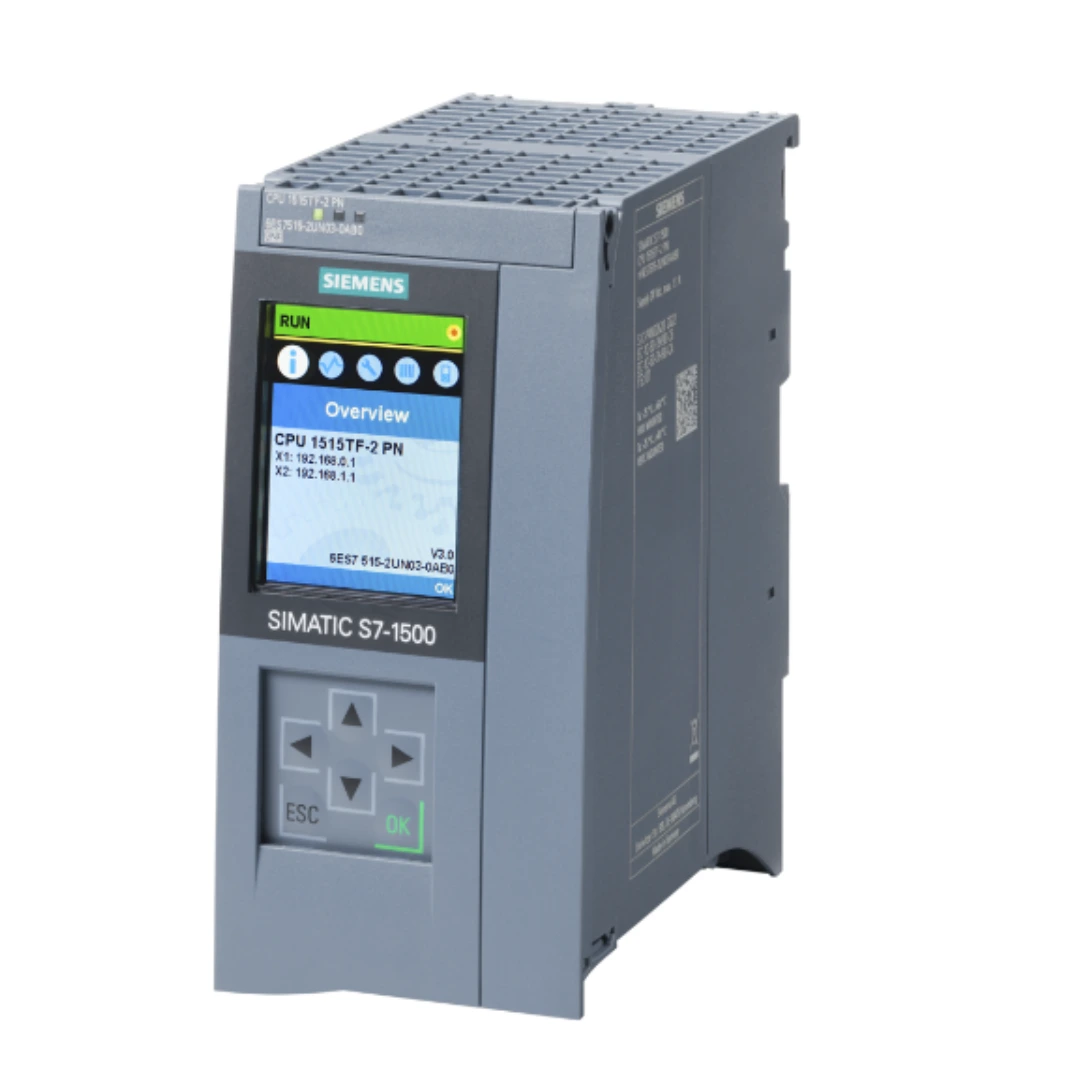

Le versioni T e TF, disponibili in diverse classi prestazionali, sono progettate per applicazioni con assi coordinati e funzioni avanzate di Motion Control. In base alla CPU possono gestire sincronismi, camme elettroniche e cinematismi direttamente nell’ambiente TIA Portal. Il dimensionamento deve partire da numero di assi, livello di sincronizzazione e ciclo tecnologico richiesto.

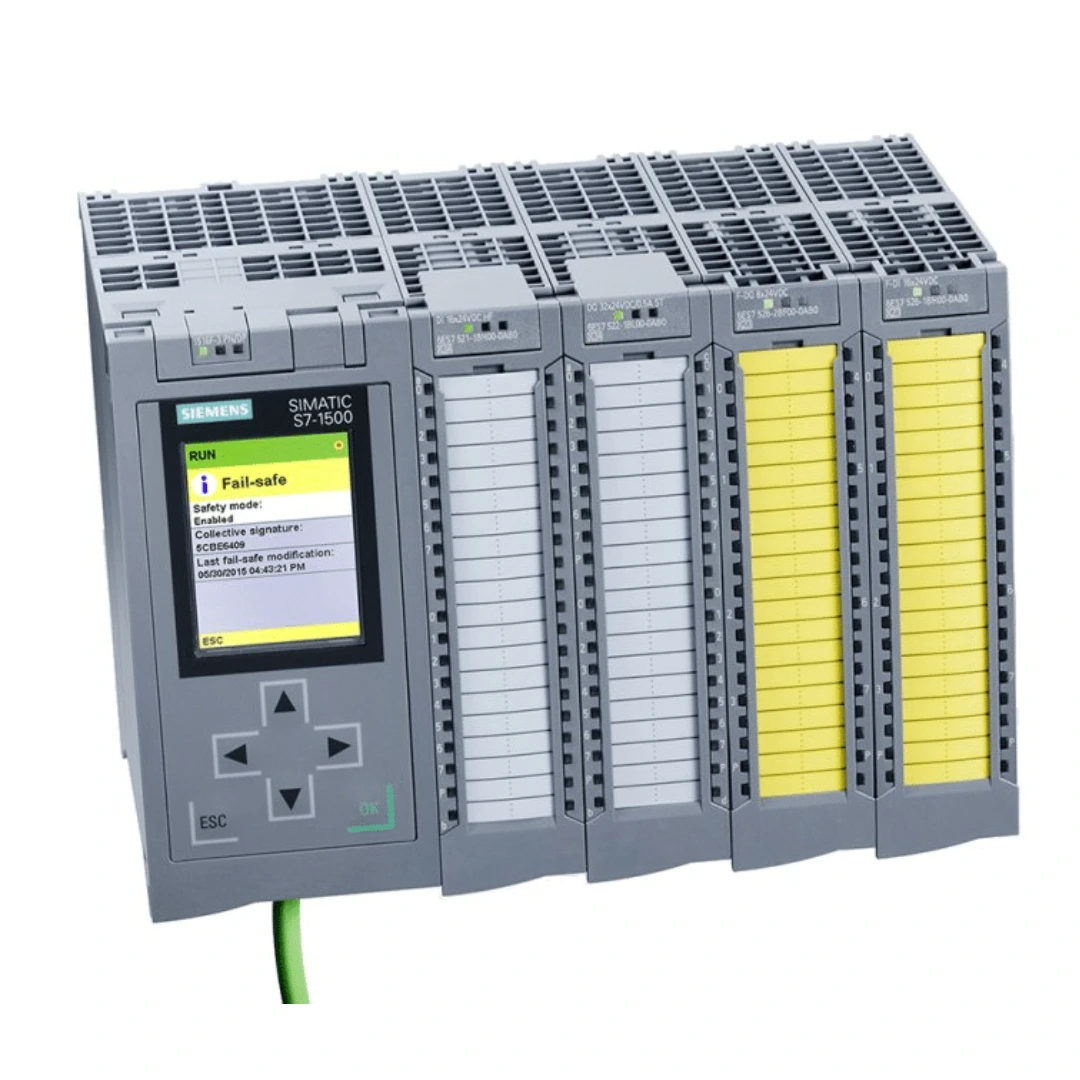

Le CPU F e TF eseguono il programma standard e la logica di sicurezza nello stesso controllore. Sono adatte alla gestione di arresti di emergenza, ripari, zone protette e dispositivi PROFIsafe, con progettazione e diagnostica integrate in TIA Portal. Oltre al carico standard devono essere valutati tempo di ciclo safety e numero di dispositivi sicuri.

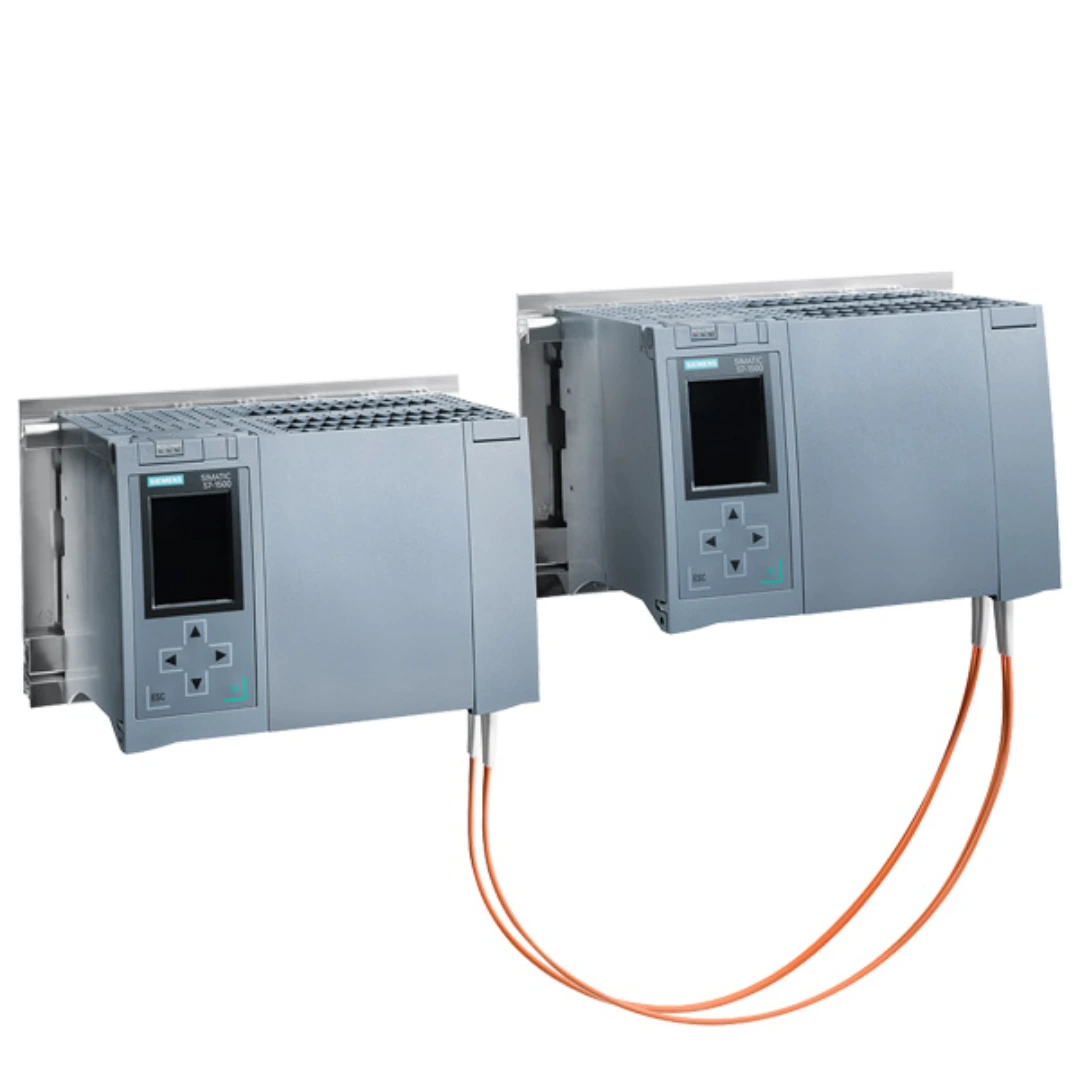

Le architetture S7-1500R e S7-1500H, con CPU come 1513R, 1515R, 1517H e 1518HF, utilizzano controllori sincronizzati per mantenere il processo operativo in caso di guasto di una CPU. Sono indicate per infrastrutture e processi nei quali un arresto comporta costi o rischi elevati. La ridondanza deve includere anche alimentazione, rete, I/O e dispositivi di campo, evitando singoli punti di guasto esterni al PLC.
S7-1500 al centro dell’architettura di automazione

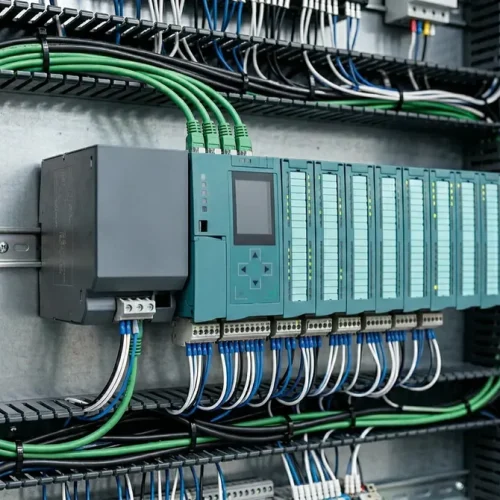

SIMATIC S7-1500 può coordinare controllo, movimento, visualizzazione e scambio dati all’interno di un’unica architettura. Il risultato dipende però dal corretto dimensionamento di tutti i componenti collegati alla CPU.

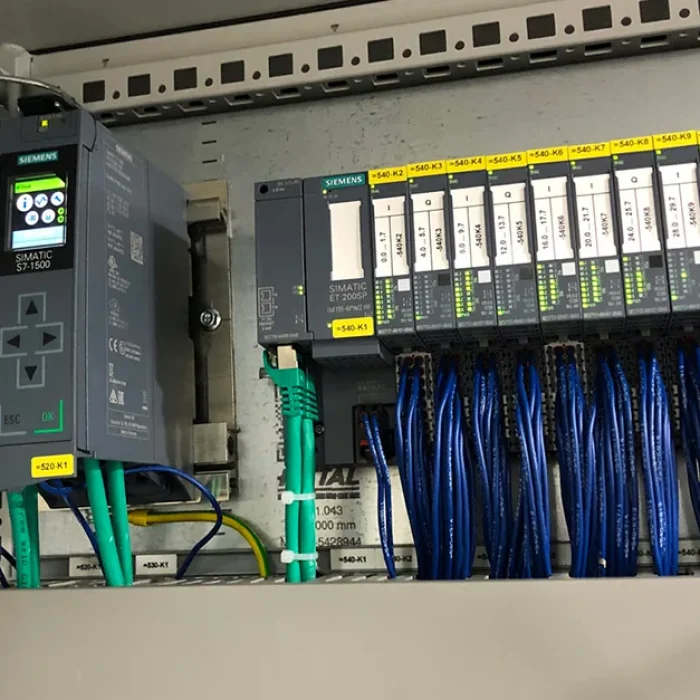

I/O decentralizzati: le stazioni SIMATIC ET 200 acquisiscono i segnali vicino alla macchina, riducendo cablaggio e dimensioni del quadro centrale.
Azionamenti e Motion Control: l’integrazione con SINAMICS permette di gestire assi, sincronismi e profili di movimento direttamente in TIA Portal.
Visualizzazione: pannelli SIMATIC HMI e sistemi WinCC utilizzano variabili, allarmi e dati diagnostici provenienti dal controllore.
Comunicazione industriale: PROFINET collega I/O, azionamenti e HMI; topologia e tempi di aggiornamento devono essere definiti in base al traffico della rete.
Engineering e diagnostica: TIA Portal riunisce configurazione hardware, programmazione, Safety, Motion Control e visualizzazione in un unico progetto.
Una progettazione coerente evita sovraccarichi della CPU, rallentamenti della rete e singoli punti di guasto, semplificando anche messa in servizio e manutenzione.
Dove SIMATIC S7-1500 esprime il massimo potenziale
SIMATIC S7-1500 è indicato quando la complessità non dipende soltanto dal numero di ingressi e uscite, ma dalla necessità di coordinare cicli rapidi, assi, dispositivi di rete, funzioni di sicurezza e continuità operativa. In questi scenari la scelta della CPU deve partire dal comportamento reale dell’impianto, considerando anche i carichi nelle condizioni più gravose.
Riempimento, etichettatura, confezionamento e controllo qualità richiedono sequenze ripetibili e un coordinamento preciso tra trasportatori, servomotori e sistemi di visione. Le CPU Technology sono indicate quando servono sincronismi, camme elettroniche o assi coordinati. Il dimensionamento deve considerare tempo di ciclo massimo, numero di assi ed eventi rapidi, non soltanto la potenza nominale della CPU.
Le linee di assemblaggio comprendono spesso stazioni distribuite, robot, tracciabilità e più zone di sicurezza. S7-1500 può coordinare la rete PROFINET, gli I/O ET 200 e i dispositivi fail-safe attraverso una CPU F. Devono essere progettati con attenzione segmentazione della rete, gerarchia degli allarmi e ripristino della produzione dopo un guasto.
Nelle applicazioni multiasse la CPU deve essere scelta in base al numero e al tipo di movimenti da coordinare. Le versioni T e TF possono gestire, secondo il modello, gearing, camme e cinematismi insieme agli azionamenti SINAMICS. È necessario verificare ciclo Motion Control, interpolazione, encoder, comunicazione con i drive e funzioni Safe Motion.
Quando un arresto non programmato comporta perdite elevate o rischi operativi, le architetture S7-1500R/H permettono di utilizzare CPU sincronizzate. La ridondanza del solo controllore non è però sufficiente: devono essere valutati anche alimentazione, rete, I/O e dispositivi di campo. Il progetto deve includere prove di guasto e procedure di ripristino definite.
Conveyors, sorter, trasloelevatori e shuttle generano molti eventi distribuiti e un traffico di comunicazione significativo. In questi sistemi il limite può essere rappresentato dalla rete e dallo scambio dati, più che dalla logica PLC. La CPU va dimensionata considerando numero di dispositivi PROFINET, tempi di aggiornamento, picchi di traffico e integrazione con WMS o MES.
Perché scegliere S&T Automation per Datalogic Matrix
La CPU non deve essere scelta soltanto confrontando memoria e velocità dichiarate. Il dimensionamento deve rappresentare il comportamento dell’impianto nelle condizioni di massimo carico, includendo logica, comunicazione, Motion Control, diagnostica e funzioni di sicurezza.
- Tempo di ciclo reale: devono essere considerati programma completo, interrupt, aggiornamento degli I/O, assi e comunicazioni simultanee. Il valore medio non è sufficiente per verificare le condizioni più critiche.
- Memoria di programma e dati: oltre al progetto iniziale serve un margine per nuove funzioni, ricette, diagnostica e successive modifiche della macchina.
- Carico di comunicazione: numero di dispositivi PROFINET, pannelli HMI, azionamenti e collegamenti verso SCADA, MES o altri PLC può incidere sulle prestazioni quanto la logica di controllo.
- Motion Control: numero di assi, sincronismi e oggetti tecnologici determina se è sufficiente una CPU Standard oppure se serve una versione T o TF.
- Safety e disponibilità: la necessità di una CPU F, TF o di un sistema R/H dipende dall’analisi dei rischi e dal tempo di fermo accettabile per il processo.
- Compatibilità della configurazione: versione di TIA Portal, firmware, moduli, interfacce, SIMATIC Memory Card e codici prodotto devono essere verificati prima dell’ordine.
Per definire la configurazione è utile fornire architettura della macchina, lista I/O, numero di assi, reti previste e requisiti di sicurezza. S&T Automation può verificare CPU, moduli e accessori, identificando i codici prodotto compatibili con il progetto.
F.A.Q.
S7-1200 è progettato principalmente per macchine compatte e applicazioni con complessità contenuta. S7-1500 offre maggiore capacità di elaborazione, memoria, comunicazione e scalabilità, oltre a CPU Technology, Fail-safe e sistemi ridondanti R/H. La scelta non dipende soltanto dalle dimensioni dell’impianto, ma anche da ciclo, assi, traffico di rete e disponibilità richiesta.
In termini generali, 1511 e 1513 sono adatte a macchine con programmi e comunicazioni contenuti; 1515 e 1516 gestiscono architetture più articolate; 1517 e 1518 sono destinate ai carichi più elevati. La selezione deve comunque basarsi su tempo di ciclo massimo, memoria, numero di connessioni, interfacce e oggetti tecnologici, evitando di scegliere la CPU soltanto in base al numero del modello.
Le CPU S7-1500 Standard supportano già funzioni Motion Control. Le versioni T diventano necessarie quando servono funzioni più avanzate, come sincronismi tra assi, camme elettroniche o cinematismi, secondo le capacità del modello. Le CPU TF aggiungono anche l’esecuzione della logica di sicurezza nello stesso controllore.
Una CPU F o TF gestisce funzioni di sicurezza e porta la macchina in uno stato sicuro quando viene rilevata una condizione pericolosa. Un sistema R/H utilizza invece CPU sincronizzate per mantenere operativo il processo in caso di guasto del controllore. Safety e ridondanza rispondono quindi a requisiti differenti e possono essere necessarie contemporaneamente.
S7-1500 rappresenta una possibile piattaforma di migrazione, ma la sostituzione non è normalmente diretta. Devono essere verificati programma, indirizzamento, moduli I/O, reti, HMI, funzioni tecnologiche e Safety. La migrazione richiede inoltre la conversione del progetto in TIA Portal, test funzionali e controllo della compatibilità di hardware e cablaggio.
Il costo dipende da CPU, moduli I/O, alimentazione, SIMATIC Memory Card, interfacce, componenti Safety o R/H, licenze e accessori. Per un preventivo preciso servono almeno lista I/O, numero di assi, dispositivi di rete, requisiti di sicurezza, versione di TIA Portal e tempi di ciclo previsti. S&T Automation può verificare la configurazione e identificare i codici prodotto corretti prima dell’ordine.
